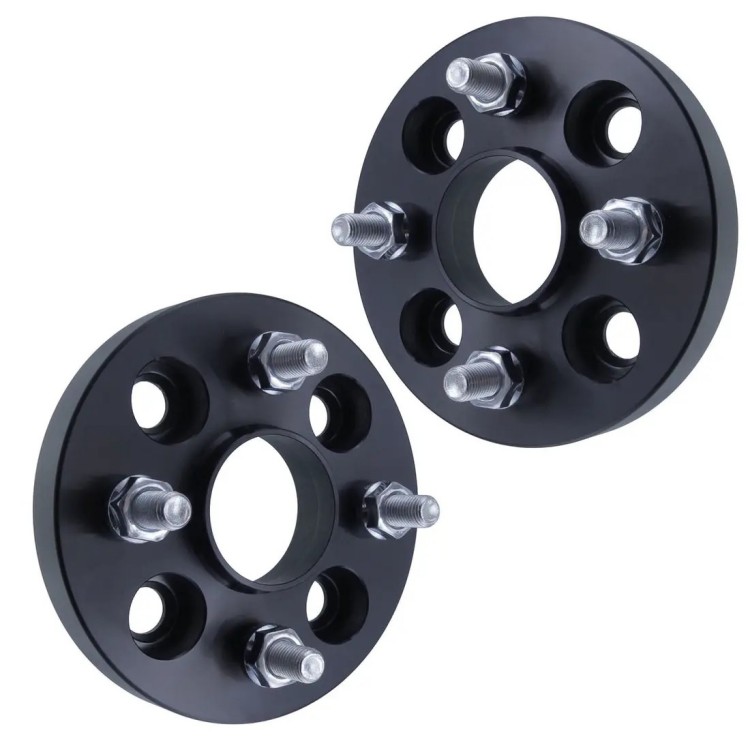

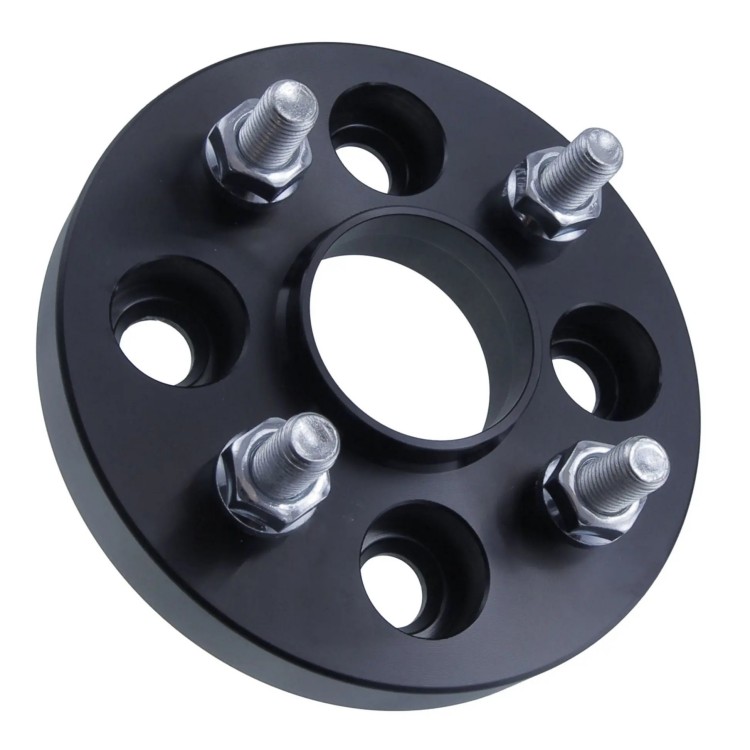

PCD 4x100 CB60.1 Spoorverbrederadapter

De PCD 4x100 CB60.1 wielafstandhouderadapter is ontworpen om de stabiliteit in bochten te verbeteren, de wielafwijking te corrigeren en essentiële speling te bieden voor grote remsets op de aftermarket. Deze naafcentrische adapter is vervaardigd uit een gesmede 6061-T6- of 7075-T6-aluminiumlegering en vergroot de spoorbreedte terwijl de nauwkeurige uitlijning van de centrale boring behouden blijft om trillingen bij hoge snelheden te minimaliseren. Als fabrieksfabrikant in China met interne CNC-bewerkingen leveren wij chassiscomponenten die zijn vervaardigd om te voldoen aan de SGS- en TUV-testnormen voor autostylingmerken, groothandelaren en tuning-distributeurs.

In tegenstelling tot goedkope gegoten afstandhouders die last hebben van microporositeit en scheuren, zijn onze gesmede adapters voorzien van een echte hubcentrische lip. Deze lip brengt de voertuigbelasting rechtstreeks over naar de naaf in plaats van uitsluitend te vertrouwen op wielbouten, waardoor de chassisgeometrie wordt beschermd en het rijgedrag bij agressief bochtenwerk wordt gestabiliseerd.

Technische specificaties

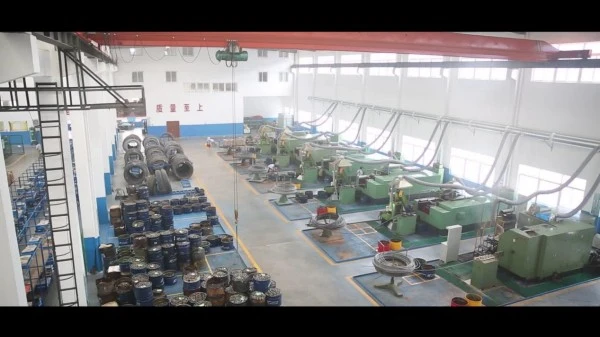

Over J&W Auto-onderdelen en merkgeschiedenis

J&W Auto Parts is een professionele Chinese fabrikant die gespecialiseerd is in gesmede wielafstandhouders, wieladapters, wielmoeren en bevestigingscomponenten voor auto's. Opererend vanuit onze eigen gespecialiseerde industriële faciliteit in Ningbo, Zhejiang, combineren we geavanceerd mechanisch smeden met meerassige bewerking om de gehele levenscyclus te beheren, van de inkoop van ruwe metalen knuppels tot de uiteindelijke oppervlaktebehandeling.

Onze 20-jarige productiereis:

· 2006 – Oprichting: gestart als een werkplaats voor precisiegereedschap en matrijzen in Ningbo, met de nadruk op koudkopmetaal- en zware bewerkingscentra voor Tier-2-bevestigingsmiddelen voor de auto-industrie.

· 2016 – Uitbreiding van de infrastructuur: uitbreiding van de fabrieksoppervlakte tot meer dan 10 hectare, met meer dan 100 specialisten in dienst en integratie van 12 grote koudkopmachines en 20 CNC-bewerkingscentra.

· 2020 – Advanced Surface Lines: Lancering van onze eigen, volledig geautomatiseerde productielijnen voor galvaniseren en anodiseren, waardoor chemische conversies die aan de normen voldoen, volledig in eigen beheer worden gerealiseerd.

· Heden: gepositioneerd als een vooraanstaande productiepartner die op maat gemaakte wielafstandstechniek en zeer duurzame chassisaccessoires levert voor internationale distributienetwerken.

Belangrijkste kenmerken en voordelen

Echte hubcentrische lip voor minimalisatie van trillingen

Onze adapter is voorzien van een nauwkeurig bewerkte lip met een middenboring van 60,1 mm die fungeert als een exact verlengstuk van de standaard autonaaf. Door het wiel gecentraliseerd op het midden van de naaf te vergrendelen in plaats van te vertrouwen op wielmoeren voor de uitlijning, verdeelt deze configuratie het gewicht van het voertuig gelijkmatig en minimaliseert het wiebelen van de snelwegwielen.

Hoge sterkte smeden voor slagvastheid

Wij wijzen hergietingen van standaard gietijzer of laagwaardig aluminiumschroot af. Onze fabriek verwerkt massieve blokken van warmgesmede aluminiumlegeringen van automobielkwaliteit. Door het smeden worden de interne luchtzakken gesloten en wordt de metaalkorrelstructuur uitgelijnd, waardoor het onafgeveerde gewicht wordt verminderd en tegelijkertijd hoge structurele vloeigrenswaarden worden geboden onder extreme spoorbelasting.

Diepe harde geanodiseerde coating voor corrosiebescherming

Elke adapter ondergaat een elektrochemische anodisatiebehandeling. Door deze chemische oppervlakteconversie ontstaat een buitenlaag van hard oxide die lucht en winterzoutvocht tegenhoudt, waardoor galvanische corrosie tussen de aluminium adapter en de stalen voertuignaaf wordt voorkomen.

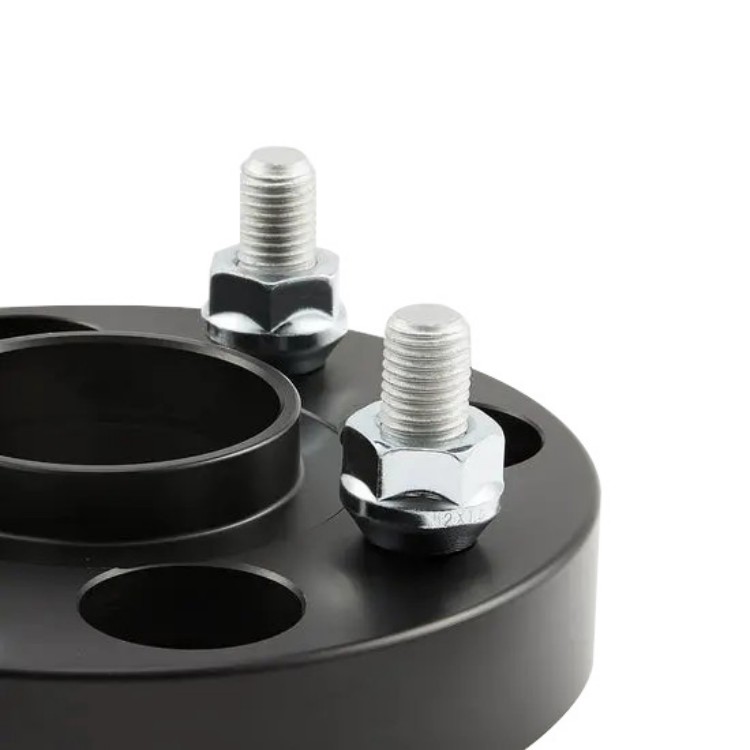

Voorgeïnstalleerde noppen met hoge treksterkte voor weerstand tegen vermoeidheid

Om een ​​betrouwbaar B2B-veiligheidsprofiel te garanderen, worden onze adapters voorgemonteerd geleverd met robuuste metrische wielbouten. Deze bevestigingsmiddelen doorstaan ​​strikte dynamische balancerings- en materiaalmoeheidstests, waardoor een consistent draadklemmoment wordt geboden en het risico op uitval van draadmoeheid bij langdurig gebruik wordt verminderd.

Waarom hubcentrische uitlijning wint van nokkencentrische afstandhouders

Goedkope "op de nokken gerichte" afstandhouders hebben geen middenlip - het wiel wordt alleen gecentreerd door de spanning van de nokbouten. Na verloop van tijd verschuiven kuilen en rembelastingen het wiel uit het midden, waardoor stuurtrillingen en hoge schuifspanning op de noppen ontstaan.

Ons hubcentrische ontwerp lost dit op. De boring van 60,1 mm past strak op de naafas en de geïntegreerde buitenste neus past precies in de middenzak van het wiel. De belasting rust op de hubinfrastructuur, niet op de noppen.

Global Sourcing Footprint en exportervaringsgegevens

Met meer dan tien jaar diepgaande betrokkenheid bij internationale handelscorridors hebben we robuuste logistieke workflows ontwikkeld die zijn afgestemd op de nalevingsnormen van de belangrijkste regionale markten:

· Noord-Amerika: levert aan grote groothandelsmagazijnnetwerken in de Verenigde Staten en Canada. Onze Grade 10.9/12.9-noppen zijn ontworpen om bestand te zijn tegen de agressieve wintervloeistofontdooiers (calciumchloride) die veel voorkomen in de regio's van het Midwesten en Noord.

· West-Europa: Biedt parallelle zittingvlakken met nauwe toleranties (minder dan 0,02 mm) die voldoen aan de strikte mechanische veiligheidsverwachtingen van tuningnetwerken in Duitsland, Groot-Brittannië en Frankrijk.

·Oceanië: Leveren van diep geanodiseerde oppervlaktelagen, getest in zoutrijke kustdistributienetwerken in Australië en Nieuw-Zeeland.

· Opkomende aftermarkets: tegemoet komen aan de groeiende vraag naar prestatie in Zuid-Amerika, Zuidoost-Azië en het Midden-Oosten met zeer flexibele contracten met een lage MOQ.

Casestudies van klanten uit de echte wereld

Casestudy 1: Groothandelaar in aftermarket-wielen (Toronto, Canada)

· De uitdaging: Een grote Canadese wieldistributeur kreeg te maken met hoge retourpercentages (circa 4,2%) van klanten die klaagden over wiebelende stuurwielen op snelwegen bij 120 km/uur, veroorzaakt door ongelijke toleranties in universele gesleufde afstandhouders.

· Onze oplossing: we hebben onze op maat gemaakte, CNC-gefreesde PCD 4x100 CB60.1 naafcentrische adapters geleverd. We hebben de parallelliteitstolerantie onder de 0,02 mm gehouden en op maat gemaakte golfkartonnen bulkverpakkingen geleverd, klaar voor de winkelschappen.

· Het resultaat: De klant rapporteerde een merkbare vermindering van het trillingsgerelateerde rendement na de overstap naar hub-centrische adapters. De groothandelaar breidde zijn jaarcontract uit met onze op maat getinte serie met matzwarte afwerking.

Casestudy 2: Performance Tuning & Stance Shop (Stuttgart, Duitsland)

· De uitdaging: een maatwerkwinkel op het circuit moest Brembo-kits voor grote remmen inruimen voor een vloot aangepaste compacte sportluiken met 4x100-configuraties. Standaard afstandhouders voldeden niet aan de schuifspanningscontroles in bochten op harde wegen.

· Onze oplossing: We hebben een speciale batch op maat gemaakt (22 mm) met behulp van een warmgesmede 7075-T6-legering met een treksterkte van 570 MPa, gecombineerd met een aangepaste lasergravure van de huismerknaam van de winkel.

· Het resultaat: De werkplaats rapporteerde onberispelijke prestaties over meerdere circuitseizoenen, waarbij gebruik werd gemaakt van de visuele draadverificatie van ons open-end ontwerp om snelle, veilige controles van de wielmontage in de pits te garanderen.

Vergelijking van materiaalkwaliteiten: 6061-T6 versus 7075-T6 versus goedkope gegoten afstandhouders

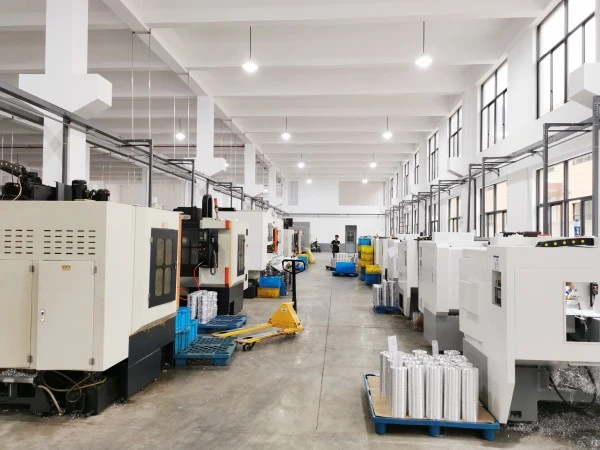

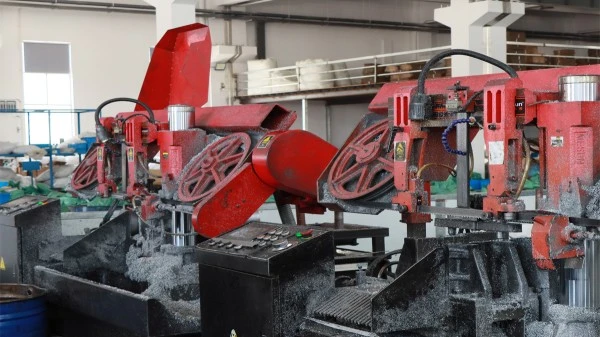

Productieproces en kwaliteitscontrole

Onze werkplaats opereert onder strikt 5S-management. Hier ziet u hoe uw bestelling onze productiestappen doorloopt:

Inspectie van gesmede aluminium staven ➔ CNC-draaibankdraaien ➔ Meerassig CNC-boren

                                                                   ↓

Eindpalletverpakking ➔ Draad- en tolerantieverificatie ➔ Anodiseerlijn ➔ Dynamische balanstest

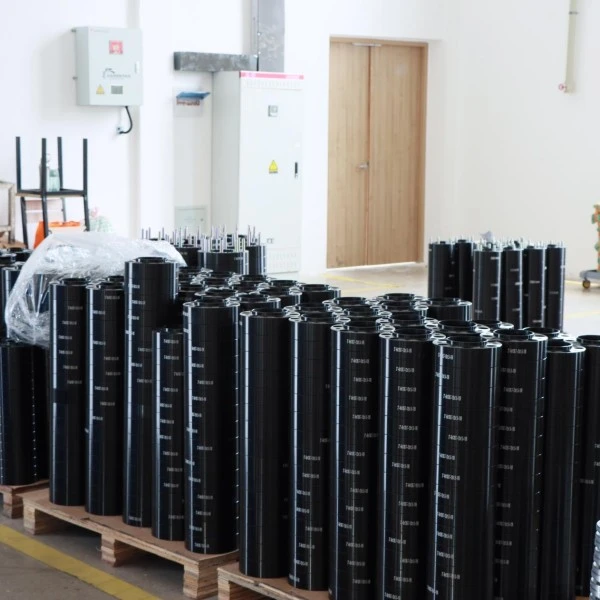

1. Inspectie van gesmede aluminium staven:We verifiëren de legeringssamenstelling, interne dichtheid en tempering (T6-kwaliteit) van ruwe 6061/7075 aluminiumblokken voordat we ze snijden.

2. CNC-draaibank draaien:Uiterst nauwkeurige CNC-draaibanken vormen de buitendiameter en draaien precies de middenboring van 60,1 mm, waarbij parallelliteitstoleranties onder de 0,02 mm worden gehandhaafd.

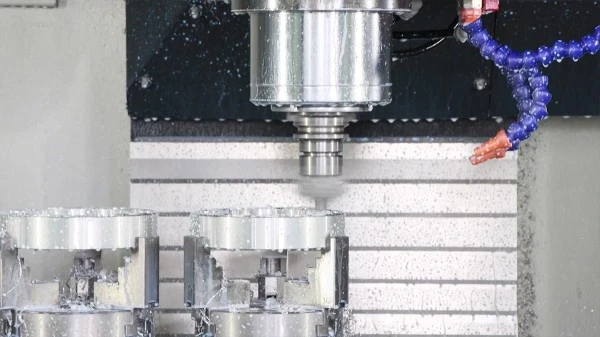

3. Meerassig CNC-boren:Geautomatiseerde bewerkingscentra boren de 4x100 steekcirkelgaten en nopzakken tegelijkertijd om een ​​absolute echte middenpositionering te garanderen.

4. Dynamische balanstesten:Afgewerkte adapterblanks ondergaan spintests om massaafwijkingen te elimineren, waardoor een soepele rotatie bij hoge volgsnelheden wordt gegarandeerd.

5. Anodiseren van productielijn:Adapters passeren onze volledig geautomatiseerde tanks en krijgen een uniforme, corrosiebestendige zwarte of zilveren beschermende afwerklaag.

6. Draad- en tolerantieverificatie:QA-technici gebruiken precisie-micrometer-remklauwen en Go/No-Go-schroefdraadmeters om de conus van de zitting en de montage van de tapeinden te inspecteren.

7. Eindverpakking:Adapters worden schoon gesorteerd, gebundeld met bijpassende wielmoeren, indien gespecificeerd, en vastgezet in dikke golfkartonnen dozen, klaar voor zeetransport vanuit de haven.

OEM- en ODM-aanpassingsproces

Wij helpen distributeurs, groothandelaren en huismerken bij het creëren van op maat gemaakte retail- of commerciële productlijnen:

Bevestiging productietekening ➔ Goedkeuring monster ➔ Massaproductie

· Productietekeningbevestiging:Ons engineeringteam genereert vóór de productie gedetailleerde 2D/3D-blauwdrukken op basis van uw aangepaste diktevereisten, beoogde draadspoed of huismerklogobestanden.

· Voorbeeldgoedkeuring:Wij maken fysieke pre-productie aluminiummonsters en sturen deze naar uw kantoor. U kunt zelf de pasvorm, anodisatiediepte en schroefdraad testen voordat u de bulkbestelling plaatst.

· Massaproductie:Zodra u het monster aftekent, starten onze productielijnen de smeed- en CNC-gereedschapscycli om een ​​bijpassende batch te leveren.

· Aangepaste afwerkingen:Verkrijgbaar in aangepaste geanodiseerde kleuren en lasergravure van bedrijfsbranding.

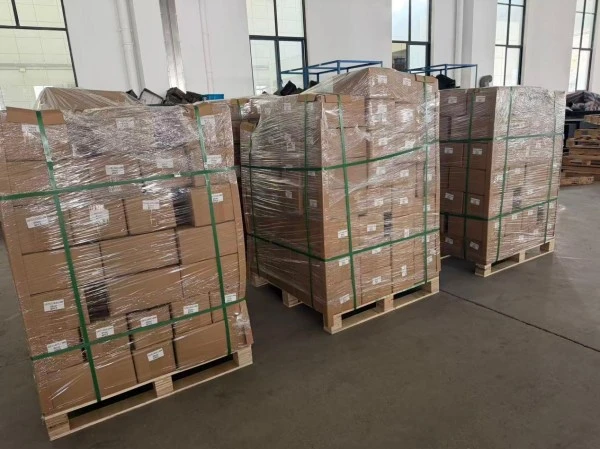

Verpakking & Logistiek

Kwaliteitscontroleverklaring

Hoewel we ons richten op interne kwaliteitscontroles op externe marketingcertificeringen, zijn onze normen streng: 100% grondstoffeninspectie, uurlijkse draadcontroles tijdens het proces en verplichte 72 uur durende zoutsproeitests voor elke batch. Wij laten onze productprestaties voor zichzelf spreken. Ons kwaliteitsborgingsteam controleert elk uur op de vloer de draadtoleranties, en we geven onze eigen interne materiaalrapporten en 72-uurs zoutsproeitestlogboeken uit voordat een container wordt verzegeld voor export. Als een batch niet voldoet aan onze interne inspectienormen, wordt deze niet vrijgegeven voor verzending. Wij staan ​​achter onze kwaliteit.

Gids voor aankoop: hoe u de juiste wielafstandsadapter bestelt

Controleer deze vier parameters om te voorkomen dat u niet-overeenkomende voorraad aanschaft, wat uw logistiek kan vertragen of de voertuigveiligheid kan beïnvloeden:

Controleer de compatibiliteit van het voertuigboutpatroon (PCD).

Deze specifieke adapter maakt gebruik van een opstelling van 4x100 mm. Het past bij naven met 4 nokken waarbij de afstand tussen tegenoverliggende boutcirkels precies 100 mm bedraagt. Het is een standaardtoepassing voor kleine platforms zoals Renault Clio/Megane, Nissan Micra/Note en bepaalde Toyota compacts.

Controleer de afmetingen van de middenboring van de naaf (CB).

De boring van 60,1 mm moet precies overeenkomen met de asuitlaat van het voertuig. Als de fabrieksnaafsnuit van de auto groter is dan 60,1 mm, zal de adapter niet vlak tegen het rotorremvlak aanliggen. Als de snuit kleiner is, heeft u naafcentrische ringen nodig om de tolerantiespleet veilig te sluiten.

Bereken de juiste ruimtedikte

Meet de afstand vanaf de zijwand van de buitenste band tot de binnenrand van de spatbordlip. Kies een dikte (bijvoorbeeld 15 mm of 20 mm) waarbij het binnenste spatbord vrij blijft zonder dat het loopvlak van de band tegen het buitenste plaatmetaal schuurt tijdens een volledige veerweg.

Zorg ervoor dat de draadspoed van de wielbout overeenkomt

Zorg ervoor dat de vooraf geïnstalleerde tapeinden op de adapter (zoals M12x1.25 of M12x1.5) overeenkomen met het fabrieksdraadpatroon van de wielmoeren van het doelvoertuig. Door de draadspoed te mengen, wordt de interne schroefdraad van uw montagemateriaal tijdens de montage verwijderd.

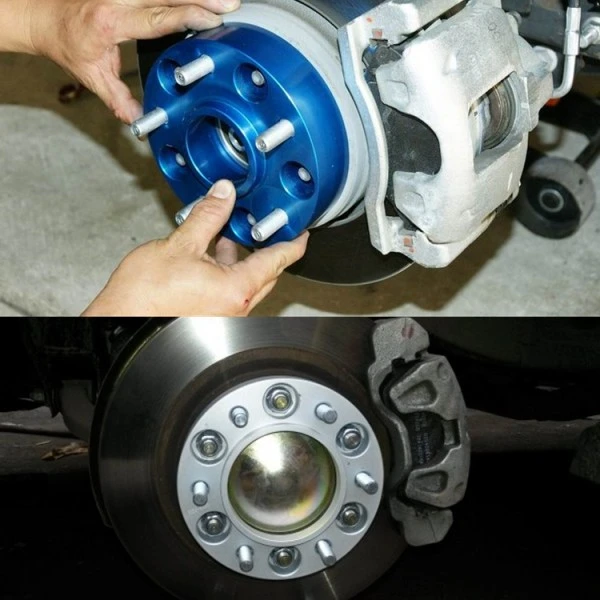

Installatie-instructies

1. Rotors voorbereiden: Maak de voorkant van de voertuignaaf grondig schoon met een staalborstel om roestaanslag, oude olie of vuil te verwijderen. Het adaptervlak moet volledig vlak tegen het remrotorvlak liggen.

2. Monteer de adapter: Schuif de 4x100 afstandsadapter op de fabriekswielbouten. De adapter moet vlak tegen het naafvlak liggen.

3. Zet de adapter vast: Draai de meegeleverde korte open wielmoeren op de fabrieksbouten. Draai ze vast in een sterpatroon volgens de door de voertuigfabrikant aanbevolen aandraaimomenten. Hierdoor wordt de adapter stevig op de naaf vergrendeld.

4. Monteer het wiel: Plaats het wiel over de vooraf geïnstalleerde noppen van de adapter. Zet het wiel vast met behulp van uw aftermarket-wielmoeren en draai deze in een sterpatroon vast met het juiste aanhaalmoment.

5. Geen slagmoersleutels: Gebruik nooit pneumatische slagmoersleutels. Overmatige impact kan de noppen overbelasten, de aluminium zitting doen barsten en de geanodiseerde afwerking beschadigen.

Veelgestelde vragen

Vraag 1: Wat doet een 4x100 wielafstandhouderadapter?

A: Een 4x100 wielafstandsadapter verlengt het wielmontageoppervlak fysiek met een specifieke millimeter dikte naar buiten op een voertuignaaf met 4 nokken en een steekcirkeldiameter van 100 mm. De belangrijkste functies zijn het vergroten van de spoorbreedte van het voertuig om de stabiliteit in bochten te optimaliseren, het corrigeren van onjuiste wieloffset (ET) bij het overstappen op aftermarket-velgen, en het naar buiten duwen van de wielspaken om ruimte te creëren voor extra grote remklauwen.

Vraag 2: Is hubcentrisch beter dan wielafstandhouders met nokken?

A: Ja, het hubcentrische ontwerp is standaard voor de veiligheid van zware commerciële passagiers en hogesnelheidspassagiers. Een naafcentrisch afstandsstuk is voorzien van een nauwkeurige middenring (zoals onze lip van 60,1 mm) die strak op de as van de auto en in de wielboring past, waardoor de hele constructie perfect wordt gecentreerd. Op de nokken gerichte afstandhouders missen deze ring en zijn voor de uitlijning volledig afhankelijk van de boutspanning, waardoor het wiel onder belasting vaak uit het midden kan verschuiven, wat leidt tot ernstige trillingen van het stuurwiel en versnelde vermoeidheid van de noppen.

Vraag 3: Hoe dik wielafstandsstuk moet ik kiezen?

A: De juiste dikte hangt af van de specifieke ruimte tussen band en spatbord. Om te meten, plaatst u een richtliniaal plat tegen de zijwand van de buitenste band en gebruikt u een schuifmaat om de afstand tot de binnenrand van uw spatbordlip te meten. Kies een dikte (bijvoorbeeld 15 mm of 20 mm) die iets minder is dan die opening, zodat uw banden niet over het plaatmetaal schuren bij volledige compressie van de ophanging of bij harde bochten.

Vraag 4: Kan ik gemengde alternatieve boutpatronen (PCD) in één bulkcontainer bestellen?

A: Ja. B2B-groothandelscontainerkopers kunnen deze standaard 4x100-specificatie eenvoudig combineren met andere veelgevraagde maten (zoals 5x114.3 of 5x120), evenals onze fabrieksgerichte koudkopwielmoeren en wielbouten in één geconsolideerde container die rechtstreeks vanuit de haven van Ningbo wordt verzonden.

Vraag 5: Kan uw technisch engineeringteam volledige 3D CAD-blauwdrukken leveren vóór massaproductie?

A: Absoluut. Voor gespecialiseerde contractproductie, aangepaste offsetaanpassingen of bestellingen voor private label-branding genereert en bevestigt onze interne engineeringafdeling gedetailleerde 2D/3D technische tekeningen met de klant voordat er productielijnen worden bewerkt.

Klaar om PCD 4x100 CB60.1 wielafstandhouders te kopen?

Ontvang binnen 12 kantooruren uw fabrieksofferte – gratis monsters beschikbaar op aanvraag.
