Het nummer hoort bij een gedefinieerd gewricht
De dikte van de afstandhouders zegt niets over het aanhaalmoment. De juiste waarde komt uit de instructies die het voertuig, het wiel, het spacersysteem en de exacte hardware besturen.
Er is geen universele koppelspecificatie voor wielafstandhouders.Voor een opsteekafstandsstuk zoekt u het gespecificeerde aanhaalmoment voor de wielbevestigingen die door dat afstandsstuk worden gebruikt. Controleer bij een met bouten bevestigd afstandsstuk twee verbindingen afzonderlijk: het afstandsstuk met de naaf en vervolgens het wiel met het afstandsstuk. Als de documenten conflicteren of niet de exacte onderdelen behandelen, stop dan en los het conflict op voordat u met de installatie begint.
De juiste waarde beschrijft een volledige bevestigingstoestand
Een koppelwaarde is een installatiecontrole voor een bepaalde bevestiger en verbinding. Het wordt niet berekend op basis van de afstandsdikte, PCD of centrale boring. Een afstandsstuk van 10 mm en een afstandsstuk van 20 mm vereisen niet automatisch een ander aanhaalmoment, en twee M14-bevestigingsmiddelen hebben niet automatisch dezelfde waarde.
De installateur moet weten welke onderdelen worden vastgeklemd, welke bout of moer wordt gebruikt, hoe de zitting contact maakt met het wiel, op welke schroefdraad deze past en van welke oppervlakteconditie de specificatie uitgaat. Een getal los van deze voorwaarden is onvolledig.
Als u alleen de dikte en de draaddiameter van de afstandhouders heeft, beschikt u niet over voldoende informatie om het aandraaimoment goed te keuren.Identificeer eerst het systeem en het controledocument.
Koppel wordt gebruikt om klembelasting in een schroefdraadverbinding te ontwikkelen. De relatie wordt beïnvloed door wrijving in de schroefdraad en onder de boutkop of moer, evenals door coatings en smering. Daarom kan het toevoegen van anti-seize, olie, schroefdraadborgmiddel of een andere ring een waarde ongeldig maken die voor een andere aandoening is opgegeven.
Gebruik de draad- en zittingcondities die worden vermeld in de voertuig-, wiel-, afstandsring- of hardware-instructies. Als de voorwaarde niet duidelijk wordt vermeld, vraag het dan aan de verantwoordelijke leverancier in plaats van te improviseren.
Gebruik een bronladder, niet het eerste diagram in de zoekresultaten
De exacte hiërarchie is afhankelijk van het ontwerp van de afstandhouders en de meegeleverde instructies. Deze ladder voorkomt dat een generiek diagram toepassingsspecifieke informatie overheerst.
-
Exacte afstandsinstructiesBevestig het systeem, inclusief hardware, installatieconditie, volgorde en eventuele vereisten voor afzonderlijk tussenstuk en hub.Deel specifiek
-
Informatie over voertuigwerkplaats of eigenaarGebruik de juiste voertuig-, as- en wielbevestigingsspecificatie, waarbij de afstandsinstructies u naar de voertuigwaarde verwijzen.Voertuigspecifiek
-
Instructies van de fabrikant van de wielenEen aftermarket-wiel kan zijn eigen bevestigingsplaats, hardware en koppelvereiste specificeren. Controleer of het compatibel is met de afstandhouders.Wiel specifiek
-
Meegeleverde bevestigingsdocumentatieControleer draad, zitting, lengte, afwerking en eventuele omstandigheden die de goedgekeurde aandraaimethode veranderen.Hardwarespecifiek
Een conflict wordt niet opgelost door het hoogste getal te kiezen. De hoogste waarde kan de limiet van een ander onderdeel overschrijden of een andere wrijvingstoestand aannemen. Registreer het conflict en verkrijg schriftelijke uitleg over de exacte montage.
Opsteek- en vastgeschroefde afstandhouders hebben niet hetzelfde koppelpad
Een opsteekafstandsstuk zit normaal gesproken tussen het wiel en de naaf, terwijl langere bouten of tapeinden het bevestigingspad behouden. Een vastgeschroefd afstandsstuk of adapter wordt eerst aan de naaf bevestigd, daarna wordt het wiel aan het afstandsstuk bevestigd. Het tweede ontwerp creëert twee kleminterfaces die afzonderlijk moeten worden gedocumenteerd.
Veeg over het diagram om de twee bevestigingspaden te vergelijken.
Veeg over de tabel om alle kolommen te zien.
| Systeem | Interface om te documenteren | Hardware om te identificeren | Koppelbron |
|---|---|---|---|
| Opsteekafstandhouder met langere bouten | Wiel en afstandsstuk vastgeklemd op de naaf met schroefdraad | Draaddiameter en spoed, boutlengte, wielzittingprofiel, afwerking en staat | Exacte afstandsinstructies plus de voertuig- of wielspecificatie waarnaar ze verwijzen |
| Slip-on spacer met verlengde noppen | Wiel en afstandsstuk vastgeklemd aan de naaf met tapeinden en moeren | Vereisten voor montage van tapbouten, moerdraad en wielzitprofiel | Installatiedocument voor spijkers en specificatie van wielbevestigingen |
| Opgeschroefde afstandhouder met noppen | 1. Afstandsstuk naar naaf 2. Wiel naar afstandsbouten |
Binnenste moeren of bouten, buitenste tapeinden en wielmoeren | Twee geregistreerde waarden of één expliciet goedgekeurde waarde voor beide |
| Opschroefbare adapter met schroefdraadgaten | 1. Adapter naar naaf 2. Wielbouten aan adapter |
Binnenbevestigingsmateriaal en buitenste wielbouten | Adapterinstructies plus compatibele wiel- en voertuigdocumentatie |
Een generieke M12- of M14-koppeltabel laat de toestand van de stoel en het oppervlak buiten beschouwing

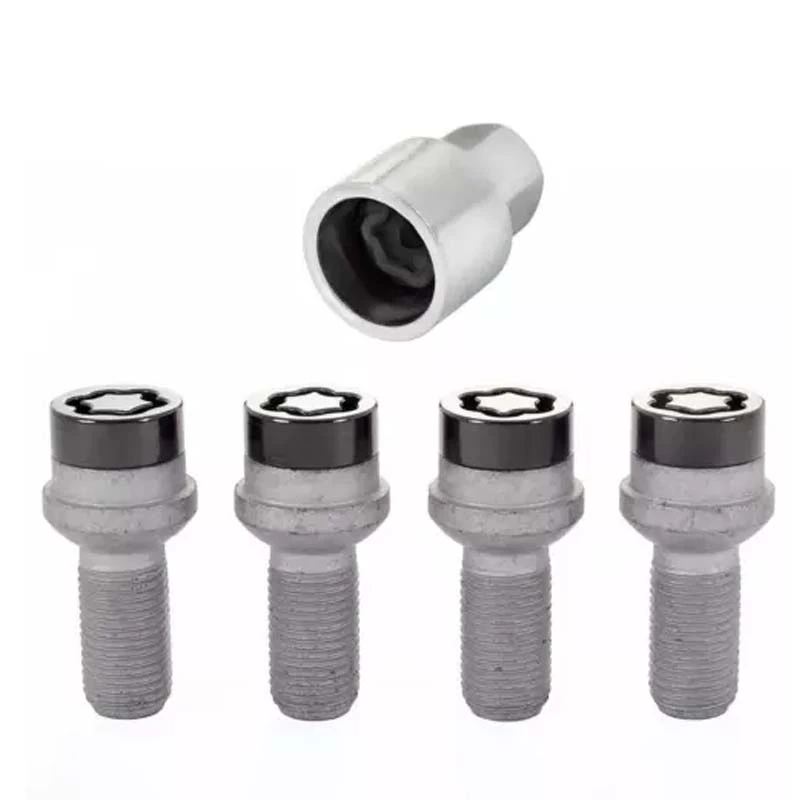

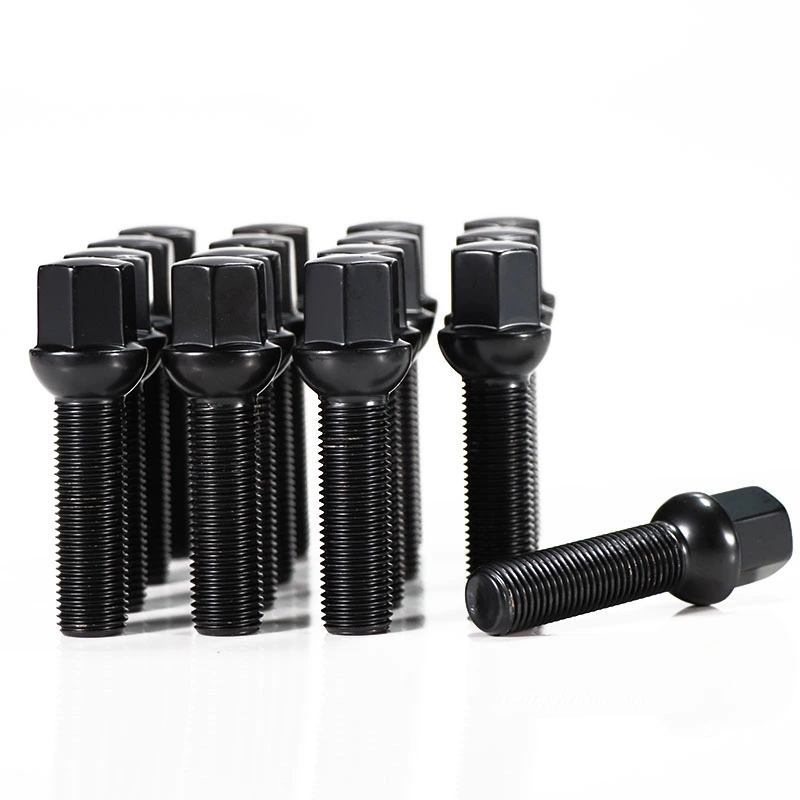

Draaddiameter en spoed zijn belangrijk, maar bepalen op zichzelf niet de wielinterface. Conische zittingen, kogelzittingen en platte of mag-stijl zittingen maken op een andere manier contact met het stuur. Het juiste onderdeel moet bij het wiel passen voordat er rekening wordt gehouden met een koppelwaarde.
Zelfde schroefdraad, ander gewricht
Wielmateriaal, zittingprofiel, afwerking van het bevestigingsmiddel, bijpassende schroefdraad en gespecificeerde oppervlakteconditie kunnen verschillen, zelfs als de nominale schroefdraad identiek is.
Dezelfde afstandsdikte, andere verbinding
De dikte verandert voor sommige systemen het vereiste bevestigingsbereik. Het selecteert niet het aanhaalmoment en bewijst geen bruikbare aangrijping.
Hogere boutkwaliteit, geen automatische toestemming
Een sterkere bout verhoogt niet de toegestane belasting van de wielzitting, de naafdraden, de afstandsdraden of enig ander onderdeel in de verbinding.
Meer koppel, geen oplossing voor slechte zitplaatsen
Roest, vuil, een incompatibele middenlip of uitstekende hardware kunnen volledig contact voorkomen. Harder aandraaien herstelt de geometrie niet.
De methode is van belang nadat het nummer is geverifieerd
Volg de exacte procedure voor afstandhouders en voertuigen. De onderstaande volgorde is een controlechecklist en geen vervanging voor die instructies.
- Bevestig de waarde en voorwaardeLeg de eenheden, interface, brondocument vast en of de draden droog moeten zijn of precies zoals gespecificeerd moeten worden behandeld.
- Inspecteer elk montagevlakDe naaf, het afstandsstuk en het wiel moeten volledig vlak liggen. Verwijder alleen verontreinigingen die volgens de instructies mogen worden verwijderd.
- Controleer de hardware-identiteitControleer de schroefdraad, zitting, lengte, bruikbare aangrijping, uitsteeksel van de noppen, passing van de mof of sleutel en eventuele meegeleverde ringen.
- Start elke bevestiger met de handEen sluiting die vastzit voordat deze wordt geplaatst, moet worden geïnspecteerd. Gebruik geen elektrisch gereedschap om gekruiste of incompatibele draden te forceren.
- Knus in het gespecificeerde kruispatroonBreng de gezichten gelijkmatig samen. Volg het patroon dat wordt weergegeven voor het voertuig of het afstandssysteem.
- Gebruik voor het definitieve aandraaien een geschikte momentsleutelEen slaggereedschap is geen vervanging voor de laatste gecontroleerde momentsleutelstap.
- Voltooi beide fasen op vastgeschroefde systemenInstalleer het wiel pas als de verborgen interface tussen afstandhouder en naaf voltooid en vastgelegd is.
- Controleer de vrije rotatie en spelingVolg na installatie de instructies voor het controleren van de rem-, sensor-, carrosserie- en ophangspeling vóór gebruik op de weg.
Deopsteekbare versus vastgeschroefde afstandsgeleiderkan helpen bij het identificeren van het systeem voordat de koppeldocumenten worden beoordeeld. Voor PCD, middeninterfaces en bevestigingsmiddelselectie gebruikt u demontagehandleiding voor wielafstandhouders.
Leg het vereiste hercontrole-interval vast in plaats van er één uit te vinden
In de instructies voor afstandhouders en voertuigen kan een hercontrole van het koppel nodig zijn na gedefinieerde afstanden of onderhoudsbeurten. Volg het interval dat betrekking heeft op het exacte product. De algemene PRO-SPACER-instructie D2356 van Eibach vereist bijvoorbeeld controles na ongeveer 40 kilometer en opnieuw na 500 kilometer voor de systemen die onder dat document vallen. Die afstanden vormen geen universeel schema voor elke spacer.
Een hercontrole is ook een inspectie. Zoek naar een verbinding die niet goed op zijn plaats zat, beschadigde schroefdraad, een gewijzigde markering van de wielzitting, contact, ongewoon geluid of een bevestigingsmiddel dat onverwachte beweging vereist. Stel een bewegende bevestiger niet steeds opnieuw in op hetzelfde nummer zonder de oorzaak op te sporen.
Bij veel vastgeschroefde systemen bedekt het wiel de hardware van de afstandhouder tot de naaf. Leg vast hoe en wanneer die interne interface moet worden geïnspecteerd volgens de productinstructies.
Een bruikbaar koppelrecord noemt de interface, bron en toestand
Het schrijven van "torqued to spec" vertelt een latere technicus niet welke specificatie werd gebruikt. Een korte registratie voorkomt dat de binnen- en buitengewrichten door elkaar worden gehaald.
Voor een montageaanvraag voegt u de relevante pagina's uit de voertuig-, wiel- en afstandshouderinstructies toe. Stuur niet alleen een screenshot van een generieke koppeltabel zonder bron en reikwijdte.
Koppel is één goedkeuring binnen een complete montage van wielafstandhouders
Stuur beide gewrichten, niet één los nummer
Vermeld het voertuig, het wiel, het afstandsonderdeel, de bevestigingsdetails, de schroefdraad en de zitting, de controledocumenten en het voorgestelde aanhaalmoment voor elke interface. Dat maakt de montagebeoordeling traceerbaar.
- Eibach: PRO-SPACER installatiehandleiding, D2356, gebruikt voor controles van het montageoppervlak, hardwareverificatie, gebruik van een momentsleutel, de instructie om het koppel te verkrijgen volgens de specificatie van de werkplaats of de wielfabrikant, en de productspecifieke hercontrole-intervallen.
- Eibach: PRO-SPACER systeemoverzicht, gebruikt om slip-on-systemen die gebruik maken van uitgebreide hardware te onderscheiden van bolt-on-systemen met hun eigen tapeinden of schroefdraad.
- NASA-referentiepublicatie 1228: Ontwerphandleiding voor bevestigingsmiddelen, gebruikt voor de algemene uitleg van koppel-voorspanning en de effecten van draadwrijving, wrijving op het lageroppervlak, coatings en smeermiddelen.
Veiligheidsopmerking: dit artikel biedt bewust geen universele draaimomenttabel. Gebruik de exacte instructies voor het voertuig, het wiel, het afstandsstuk en de hardware. Installatie en inspectie moeten worden uitgevoerd door een gekwalificeerde autoprofessional als de specificatie, compatibiliteit van onderdelen of toestand van de verbinding onzeker is.
